Окрім матеріалу дроту, який ми розібрали в статті про Kanthal, Ni80, SS316L, Ni і Ti, на смак, швидкість нагріву і об'єм пари суттєво впливає ще один фактор — сам спосіб конструювання намотки. Проста спіраль з одного дроту і складна текстурована намотка з кількох переплетених жил поводяться зовсім по-різному, навіть якщо виготовлені з того самого матеріалу і мають однаковий опір.

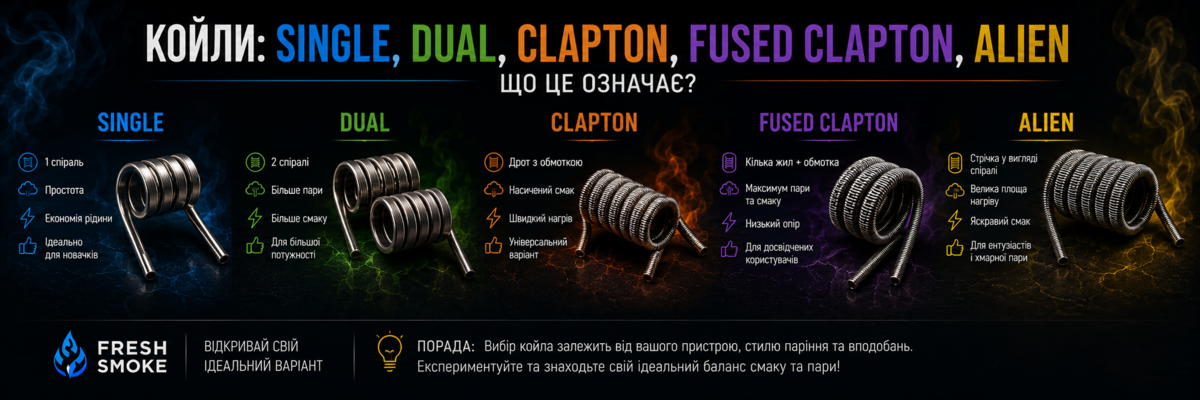

Ця стаття розбирає п'ять основних типів намотки: від найпростішого single coil до складних Clapton, fused Clapton і alien-намоток, популярних серед досвідчених користувачів обслуговуваних атомайзерів.
Single coil: базова намотка з одного дроту
Single coil — найпростіший і найпоширеніший тип намотки: один суцільний дріт, намотаний по спіралі навколо стрижня потрібного діаметра.
Характеристики
Single coil простий у виготовленні, передбачуваний за опором і швидкістю нагріву, споживає найменше енергії серед усіх типів намотки. Це стандартний вибір для факторних випарників і найпоширеніший тип для новачків, що починають освоювати обслуговувані атомайзери.
Де використовується
Практично всі факторні випарники для POD-систем і клірмайзерів побудовані саме на принципі single coil (чи його різновиду — сітчастому mesh coil). У обслуговуваних атомайзерах single coil залишається найпростішим варіантом для тих, хто тільки починає намотувати самостійно.
Dual coil: два паралельні елементи
Dual coil — конструкція з двома окремими нагрівальними елементами, встановленими паралельно один одному на деці атомайзера.
Як розраховується опір
Ключова відмінність dual coil від single — спосіб розрахунку сумарного опору. При паралельному з'єднанні двох однакових койлів сумарний опір удвічі менший за опір одного койла: якщо кожен окремий койл має опір 0,6 Ом, разом вони дадуть сумарний опір 0,3 Ом. Формула для точного розрахунку: 1/R_загальний = 1/R1 + 1/R2.
Характеристики
Dual coil дає більший об'єм пари за рахунок більшої загальної площі нагріву, швидший розігрів завдяки нижчому сумарному опору і, як наслідок, споживає більше струму від акумулятора. Детальніше про зв'язок опору, потужності і струму — у статті «Що таке mAh, Watt, Volt, Amp і Ohm у вейпі».
Складність намотування
Головна практична складність dual coil — потрібно намотати два ідентичні за опором і формою койли, інакше один з них нагріватиметься сильніше за інший, що дає нерівномірний смак і прискорений знос перегрітого елемента.
Clapton coil: тонкий дріт навколо товстого осердя
Clapton coil — це намотка, у якій тонший дріт щільно обмотаний навколо товстішого дроту-осердя, утворюючи текстуровану поверхню, схожу на струну гітари (звідси і назва — на честь Еріка Клептона).
Принцип конструкції
Товстий дріт-осердя забезпечує основну електричну провідність і механічну структуру намотки. Тонший дріт, щільно намотаний навколо, значно збільшує загальну площу поверхні контакту з ватою і рідиною порівняно зі звичайним гладким дротом того самого діаметра.
Переваги
Більша площа поверхні означає кращий контакт з рідиною, повільніший, але рівномірніший розігрів і, за словами багатьох користувачів, помітно насиченішу передачу смаку порівняно зі звичайною спіраллю того самого опору.
Недоліки
Складніше і довше намотувати вручну порівняно з простим single coil. Потребує трохи більше практики для досягнення рівномірної, акуратної текстури обмотки.
Fused Clapton: подвійне осердя під обмоткою
Fused Clapton — розвиток ідеї Clapton, де замість одного товстого дроту-осердя використовуються два (іноді більше) тонших дроти, скручені чи щільно складені разом, а потім обмотані тоншим дротом зверху.
Принцип конструкції
Два паралельних осердя дають більшу масу провідного матеріалу і більшу сумарну площу контакту з ватою, ніж класичний Clapton з одним осердям. Зовнішня обмотка так само формує текстуровану поверхню для кращого контакту з рідиною.
Переваги
Fused Clapton зазвичай тримає структуру довше при активному використанні завдяки подвійному осердю, дає ще насиченішу передачу смаку і краще підходить для потужного вейпінгу з великим об'ємом пари.
Складність намотування
Найскладніший з розглянутих типів для самостійного виготовлення вручну. Більшість користувачів купують уже готовий fused Clapton дріт від спеціалізованих виробників замість намотування власноруч через складність рівномірного скручування подвійного осердя.
Alien coil: текстуроване скручене осердя
Alien coil — ще один різновид складної намотки, де осердя виготовлене зі скручених (twisted) дротів із подальшою характерною текстурною обробкою поверхні, а потім обмотане тоншим дротом зверху, подібно до Clapton.
Принцип конструкції
Особливість alien-намотки — специфічна форма скрученого осердя, що створює нерівномірну, «зернисту» текстуру поверхні. Ця текстура додатково збільшує площу контакту з рідиною порівняно навіть із fused Clapton.
Переваги
Alien coil відомий одними з найшвидших часів розігріву серед складних текстурованих намоток при збереженні високої площі поверхні для передачі смаку. Популярний серед мисливців за парою (cloud chasers), які цінують швидкий відгук у поєднанні з великим об'ємом пари.
Складність намотування
Технічно складна намотка, що вимагає спеціальних інструментів (дриль чи спеціальний твістер для скручування дроту) і значного практичного досвіду для якісного виконання вручну.
Порівняння типів намотки
Single coil. Складність намотування: найпростіша. Швидкість нагріву: помірна. Площа поверхні: базова. Смак: хороший.
Dual coil. Складність намотування: помірна (потрібна симетрія). Швидкість нагріву: швидка. Площа поверхні: подвоєна базова. Смак: хороший, більше пари.
Clapton. Складність намотування: висока. Швидкість нагріву: повільніша. Площа поверхні: значно збільшена. Смак: насичений.
Fused Clapton. Складність намотування: дуже висока. Швидкість нагріву: помірна. Площа поверхні: максимально збільшена. Смак: дуже насичений.
Alien. Складність намотування: найвища, потребує інструментів. Швидкість нагріву: швидка попри складну текстуру. Площа поверхні: дуже велика. Смак: насичений, великий обсяг пари.
Як тип намотки впливає на вибір потужності
Складніші текстуровані намотки (Clapton, fused Clapton, alien) зазвичай мають більшу масу металу при тому самому номінальному опорі, ніж прості спіралі. Це означає, що для повноцінного прогрівання всієї маси металу таким намоткам часто потрібна дещо вища потужність порівняно з простим single coil того самого опору. Завжди орієнтуйтеся на власні відчуття і поступово підбирайте комфортну потужність, починаючи з нижчих значень.
Де застосовуються складні намотки
Clapton, fused Clapton і alien практично завжди зустрічаються в обслуговуваних атомайзерах — RDA, RTA і RDTA — де користувач самостійно намотує чи встановлює готовий складний дріт. У факторних випарниках для POD-систем найчастіше використовуються прості single чи dual coil конструкції, іноді у вигляді сітки (mesh), яка технічно є окремим підходом до збільшення площі поверхні без класичного скручування дроту.
Готові намотки проти самостійного виготовлення
Для складних типів намотки — особливо fused Clapton і alien — більшість користувачів купують уже готовий дріт спеціальної конструкції від виробників витратних матеріалів, а не намотують його власноруч із нуля. Це суттєво спрощує процес: досить відрізати потрібну довжину готового складного дроту і намотати спіраль на стрижень звичним способом, як зі звичайним дротом.
Короткий глосарій
Single coil — намотка з одного простого дроту.
Dual coil — два паралельних нагрівальні елементи в одній деці.
Clapton coil — тонкий дріт, щільно обмотаний навколо товстішого осердя.
Fused Clapton — Clapton-намотка з двома чи більше дротами в осерді замість одного.
Alien coil — текстурована намотка зі скрученим осердям під зовнішньою обмоткою.
Твістер (twister) — інструмент для скручування дротів при виготовленні складних осердь для alien чи подібних намоток.
Повний словник термінів вейпінгу — у словнику вейпера.
Часті запитання
Який тип намотки дає найкращий смак? Складні текстуровані намотки (fused Clapton, alien) зазвичай дають найнасиченішу передачу смаку завдяки значно більшій площі контакту з рідиною порівняно з простою спіраллю.
Чи складно намотати dual coil самостійно? Технічно не складніше за single coil, але вимагає уважності: обидва елементи повинні мати однаковий опір і форму для рівномірного нагріву.
Чи можна купити готовий Clapton дріт замість намотування вручну? Так, це поширена практика. Готовий Clapton і fused Clapton дріт продається котушками і суттєво спрощує процес — досить відрізати потрібну довжину і намотати спіраль звичним способом.
Чи впливає тип намотки на термін служби? Так. Складніші намотки з більшою масою металу і площею поверхні часто служать довше при активному використанні, ніж прості тонкі спіралі того самого опору.
Яка намотка найкраща для новачка в обслуговуваних атомайзерах? Single coil — найпростіший і найпередбачуваніший вибір для перших спроб самостійного намотування, перш ніж переходити до складніших конструкцій.
Висновок
Тип намотки — це окремий від матеріалу дроту фактор, що суттєво впливає на смак, швидкість нагріву і об'єм пари. Single і dual coil залишаються найпростішими і найдоступнішими варіантами для щоденного використання. Clapton, fused Clapton і alien дають насиченішу передачу смаку і більший об'єм пари ціною складнішого виготовлення, хоча цю складність легко обійти, придбавши готовий текстурований дріт замість намотування з нуля.
Вибір типу намотки варто узгоджувати з матеріалом дроту і бажаним стилем вейпінгу. Огляд атомайзерів, де застосовуються ці типи намотки, — у статтях «Що таке RDA», «Що таке RTA» і «Що таке RDTA».
